Överspänningsskydd i elcentralen - Skydda ditt hem mot åska

Åska skadar sällan bara en ensam apparat. Den kan slå in i husets inkommande matning, pressa upp spänningen i elcentralen och ta med sig allt från värmepumpen till routern på vägen. Därför är ett genomtänkt skydd i elcentralen mer än en detalj, det är en konkret del av elsäkerheten och ofta också av brandskyddet.

Jag brukar dela upp ämnet i tre nivåer: vad som fångar de grova stötarna, vad som skyddar fördelningen i huset och vad som läggs nära den känsliga utrustningen. Här går jag igenom hur skydden fungerar, när de behövs och vad du ska tänka på innan någon monterar dem.

Så kommer åskan in i huset

Det är lätt att tänka att blixten måste slå ner i huset för att göra skada, men så fungerar det sällan. Ofta räcker det att nedslaget sker i närheten eller att elnätet får en snabb spänningsspik som vandrar in via ledningarna.

I praktiken är det därför inte bara elnätet som är relevant. Strömmen kan följa med via nätverkskabel, antennkabel, teleledning, solcellsanläggningens anslutningar och i vissa fall via andra ledande vägar i byggnaden. När den väl är inne söker den alltid den enklaste vägen vidare, och det är då elektroniken brukar ta skada.

Skadorna varierar från irriterande till dyrt. I bästa fall löser en säkring eller en apparat ut. I värre fall går nätaggregat, styrkort, router, värmepump eller hemelektronik sönder, och i vissa fall kan det också bli en brandrisk. Det är därför jag ser skyddet som ett system, inte som en enskild produkt. Det är nästa steg som avgör om åskan bara blir ett avbrott eller ett riktigt problem.

Det här hör hemma i elcentralen

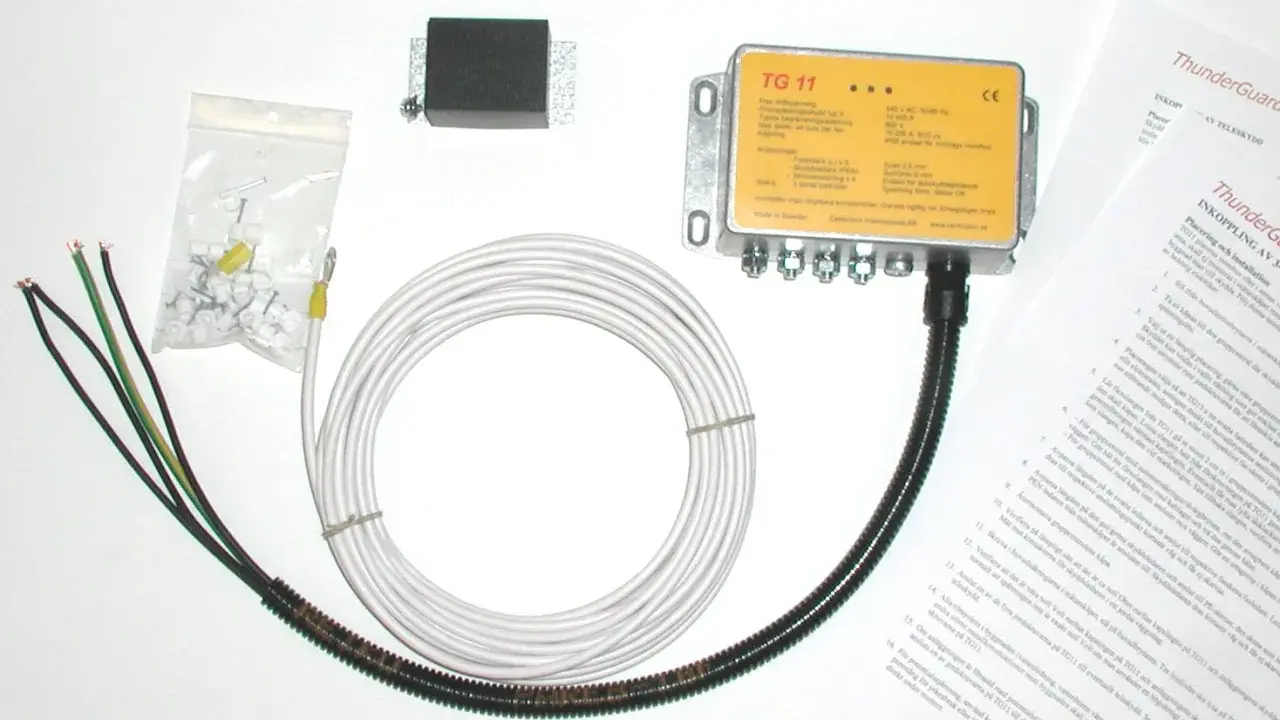

När jag pratar om skydd i centralen menar jag främst ett fast överspänningsskydd som sitter där matningen kommer in i huset. Det är den punkt där energin behöver bromsas tidigt, innan den sprids vidare i hela anläggningen.

En sak jag alltid förtydligar: jordfelsbrytaren gör ett annat jobb. Den skyddar mot felström till jord och minskar risken för elchock och elbrand, men den stoppar inte en spänningsspik från åska. Den ska dessutom testas minst två gånger om året, så den är ett bra komplement men inte en ersättning för överspänningsskydd.

När skyddsnivåerna är tydliga återstår frågan vilka som faktiskt behövs i just ditt hus.

När typ 1, typ 2 och typ 3 ska användas

Om jag ska koka ner valet till en enkel regel blir den här: typ 2 i centralen räcker långt i många vanliga villor, typ 1+2 blir intressant när anläggningen är mer utsatt, och typ 3 kompletterar nära känslig utrustning. Det är alltså inte antingen eller, utan en kedja där varje steg har sin roll.

• I en tätortsvilla med jordkabel och normal elektronik skulle jag ofta börja med typ 2 i elcentralen och sedan lägga typ 3 där router, dator eller TV är extra viktiga.
• I ett hus på landsbygden, särskilt med luftledning eller öppen placering, blir typ 1+2 vid inkommande punkt betydligt mer relevant.
• Har du solceller behöver växelriktaren och ibland även DC-sidan ses som egna riskpunkter. Där är det ofta klokt att låta installatören räkna på hela kedjan, inte bara AC-delen.
• Om du har hemarbete, server, larm eller smart styrning är typ 3 nära utrustningen ofta den sista detalj som gör verklig skillnad.

Jag brukar tänka så här: typ 2 skyddar huset, typ 3 skyddar apparaten, och typ 1 eller 1+2 skyddar mot det grövre som kommer in redan vid anslutningen. Det går att överarbeta lösningen, men det är vanligare att man underskattar hur mycket som faktiskt behöver skyddas. När det valet är gjort handlar resten mest om utförandet.

Så planerar jag installationen i en villa eller mindre fastighet

Elsäkerhetsverket är tydligt med att fasta åskskydd ska installeras av ett elinstallationsföretag, och det är klokt. Det här är inte ett område där man ska chansa med smådelar i centralen, eftersom fel placering eller dålig jordning försämrar effekten direkt.

1. Börja vid inkommande punkt. Jag vill veta om du har mätarskåp, huvudcentral och eventuella undercentraler, eftersom skyddet ska sitta nära där störningen kommer in.
2. Se över jordning och potentialutjämning. Om anläggningen är svag där blir även ett bra skydd mindre effektivt.
3. Håll ledningarna korta. Långa slingor ökar restspänningen och gör skyddet sämre än det borde vara.
4. Skydda även andra ledningsvägar. Nätverk, antenn, tele och solceller kan annars bli den väg som överspänningen väljer.
5. Märk upp anläggningen och dokumentera vad som är monterat. Det underlättar både felsökning och framtida uppgraderingar.
6. Håll området runt elcentralen fritt från brännbart material, särskilt om centralen sitter i garderob eller överskåp.

Brandskyddsföreningen anger att en vanlig installation ofta hamnar kring 5 000–10 000 kronor. Det är en nyttig siffra att ha med sig, eftersom själva skyddet bara är en del av kostnaden; resten är arbete, anpassning till anläggningen och ibland komplettering med jordning eller fler skyddspunkter.

När installationen sitter rätt är det vanligaste misstaget inte tekniken, utan hur den används i vardagen.

De vanligaste misstagen jag ser

• Att tro att en jordfelsbrytare räcker. Den är viktig, men den stoppar inte åskskador på elektronik.
• Att skydda bara uttaget och glömma centralen. Då bromsar man överspänningen för sent.
• Att dra skyddsledningar för långt eller låta montaget bli slarvigt. Då tappar man mycket av effekten.
• Att glömma nätverkskabel, antenn, tele och solceller. Överspänningen tar ofta den väg som är minst skyddad.
• Att förvara kartonger, färg eller annat brännbart nära elcentralen. Det är en onödig risk om något skulle bli varmt eller slå fel.
• Att inte byta eller kontrollera skyddet efter ett kraftigt åskväder. Många skydd har indikatorer som visar om de har tagit stryk.

För den utrustning som är riktigt känslig är det fortfarande bäst att dra ur stickproppen när ovädret närmar sig. Ett fast skydd minskar risken, men det gör inte anläggningen osårbar. Det är den kombinationen många missar.

Det är också här jag börjar om jag vill göra en befintlig anläggning tydligt bättre utan att bygga om hela huset.

Det jag skulle prioritera först i ett vanligt svenskt hem

Om jag skulle prioritera i dag skulle jag börja med ett typ 2-skydd i elcentralen, kontrollera att jordningen och potentialutjämningen är i ordning och sedan komplettera med typ 3 där det finns dyr eller svårersatt elektronik. Det är den mest rimliga startpunkten för de flesta villor, eftersom den ger bra skydd utan att projektet blir större än det behöver vara.

Därefter skulle jag se över om huset har något som höjer risknivån: luftledning, utsatt läge, solceller, fristående ekonomibyggnader eller mycket teknik som måste fungera även vid störningar. Om svaret är ja kan ett bredare upplägg med typ 1+2 eller kompletterande åskskydd vara värt att räkna på. Har du ändå planer på att gräva runt huset, dränera eller bygga om marken är det också ett bra tillfälle att titta på mer omfattande jordningslösningar.

Det mest robusta elsystemet är sällan det mest avancerade på pappret. Det är det som är rätt placerat, rätt samordnat och anpassat efter hur huset faktiskt används. Om du börjar i centralen och tänker i hela ledningsvägar i stället för i enskilda prylar får du ett skydd som gör verklig skillnad när åskan väl drar förbi.
