I en bra utrymningsplan räcker det inte att markera dörrar och pilar. Det måste vara omedelbart tydligt vad varje symbol betyder, vilka vägar som faktiskt går att använda och var människor ska samlas när de väl är ute. I den här genomgången av utrymningsplan symboler går jag igenom vad som är standard i Sverige, hur färgerna ska läsas och vilka detaljer som brukar avgöra om planen fungerar i en stressad situation eller bara ser korrekt ut på väggen.
Det här behöver du få rätt i en utrymningsplan
- Planen ska visa alla utrymningsvägar, återsamlingsplats och hur larmet går till.
- Grönt betyder utrymning och säkra vägar, rött betyder brandredskap och brandlarm.
- Standardiserade symboler är viktigare än egna grafiklösningar, eftersom de läses snabbare under stress.
- Om en väg inte fungerar för alla ska det framgå tydligt vilka alternativ som finns för personer med nedsatt rörelse- eller orienteringsförmåga.
- Planen ska sitta synligt och vara lätt att upptäcka, inte gömmas i ett hörn eller bakom annan information.
Vad en bra utrymningsplan faktiskt måste visa

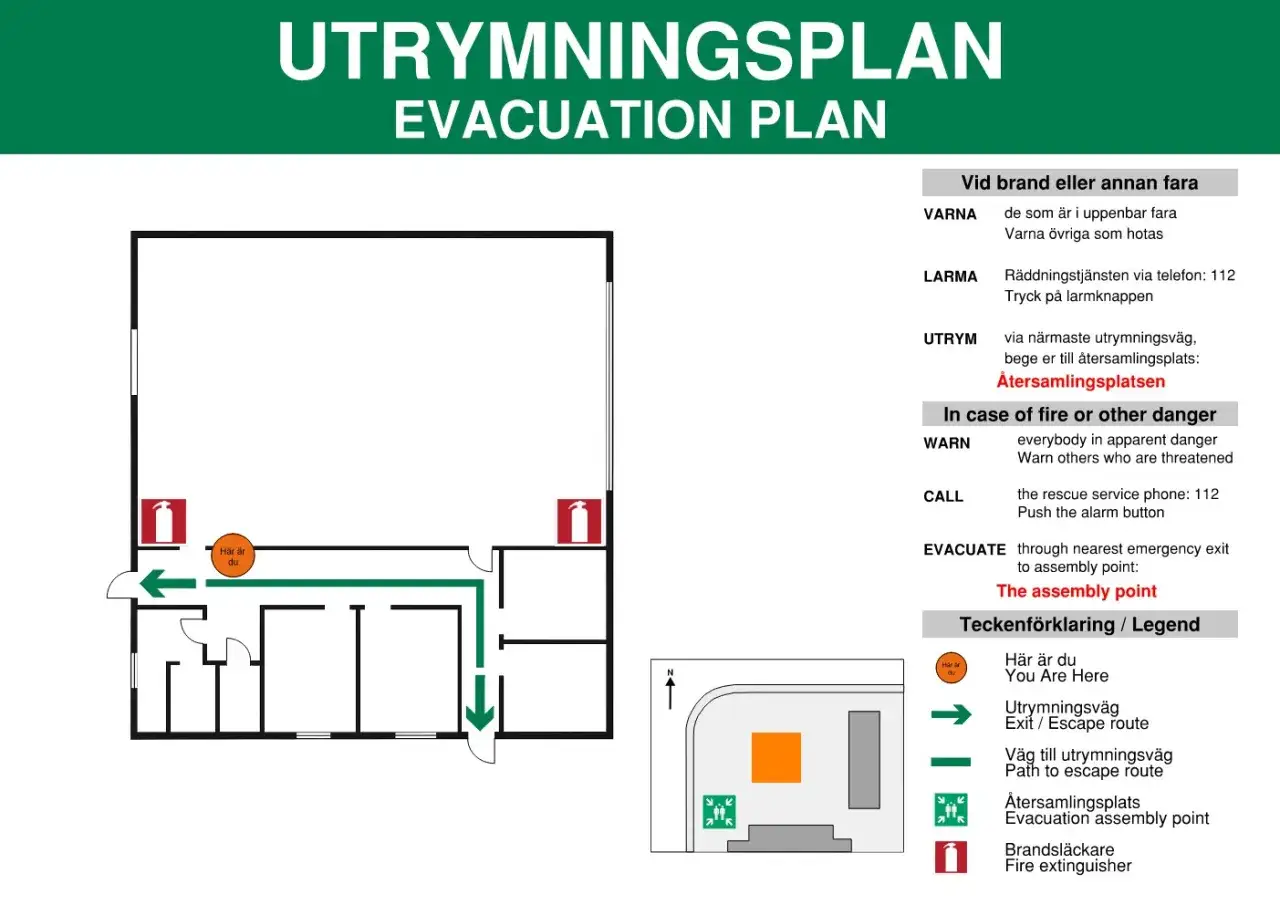

Utgångspunkten i Sverige är ganska rak: en utrymningsplan ska hjälpa människor att lämna byggnaden snabbt och rätt väg. Arbetsmiljöverket kräver att planen visar alla utrymningsvägar, återsamlingsplatsen, hur räddningstjänsten eller annan nödvändig hjälp larmas och, när det är aktuellt, var brandsläckare, manuella larmutlösningsdon och larmtelefon finns.
Det här låter enkelt, men i praktiken är det ofta här man tappar skärpa. En plan som bara visar konturerna av byggnaden, några gröna pilar och en brandpost är inte automatiskt användbar. Jag brukar tänka att symbolerna ska svara på tre frågor direkt: var är jag, vart ska jag och vad behöver jag veta innan jag går vidare?
Det finns också undantag. Små och överskådliga lokaler där alla utrymningsvägar redan är synliga från hela lokalen kan ibland klara sig utan en separat plan. Men så fort lokalen blir större, mer komplex eller används av många personer samtidigt blir den visuella vägledningen viktig. Nästa steg är att förstå varför färgerna i planen spelar så stor roll.
Färger och former som gör symbolerna begripliga
Symbolerna i en utrymningsplan bygger på ett färgspråk som ska gå snabbt att läsa även när man är stressad. I AFS 2023:12 kopplas rött till larm och brandredskap, grönt till utrymning och första hjälpen, blått till påbud och gult till varning. I själva utrymningsplanen är det framför allt grönt och rött som är mest relevanta, men det är bra att känna till hela systemet så att man inte blandar ihop olika typer av skyltning.
| Färg och form | Vad det signalerar | Hur det används i praktiken |
|---|---|---|
| Grön, rektangulär eller kvadratisk skylt med vit symbol | Utrymning, utrymningsväg och säkra hjälpstationer | Visar vägen ut, tillfälliga utrymningsplatser och ibland första hjälpen |
| Röd, rektangulär eller kvadratisk skylt med vit symbol | Brandredskap och brandlarm | Markerar brandsläckare, brandpost och annan brandbekämpningsutrustning |
| Blå, rund skylt med vit symbol | Påbud | Används främst för krav på beteende eller skyddsutrustning, inte som kärna i en utrymningsplan |
| Gul, triangelformad skylt med svart symbol | Varning | Används runt riskområden och ska inte dominera själva utrymningsplanen |

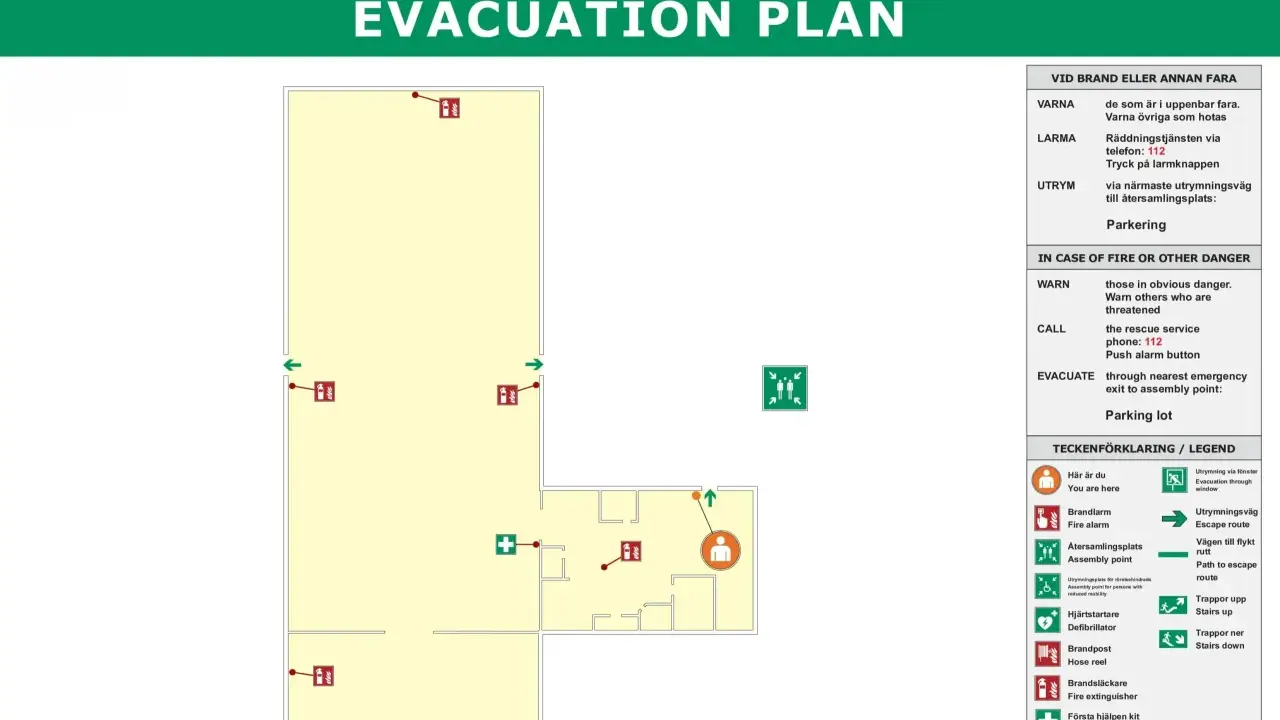

De vanligaste symbolerna och vad de betyder
Det är här den praktiska nyttan sitter. En bra plan använder standardiserade symboler som människor känner igen direkt, utan att behöva läsa ett helt textblock mitt i en incident. När jag granskar en plan letar jag först efter om symbolerna är konsekventa, sedan om de faktiskt svarar mot verkligheten i byggnaden.
| Symbol eller markering | Betydelse | Varför den är viktig |
|---|---|---|
| Utrymningsväg / nödutgång | Visar den väg som leder till en säker plats utomhus eller till ett säkert alternativ | Är själva ryggraden i planen och måste vara omedelbart begriplig |
| Riktningspil | Visar åt vilket håll man ska gå när vägen svänger eller delar upp sig | Minskar tvekan i korridorer, trapphus och knutpunkter |
| Tillfällig utrymningsplats | En skyddad plats där personer kan invänta fortsatt hjälp om de inte kan ta sig hela vägen ut direkt | Viktig i byggnader där alla inte kan utrymma på egen hand |
| Utrymningsväg för personer med funktionsnedsättning | Visar en väg som kan användas när ordinarie väg inte fungerar för alla | Gör planen ärligare och mer användbar för verkliga behov |
| Utrymningsväg via säker hiss | Markerar att en hiss är en del av den planerade utrymningsstrategin | Används bara när byggnaden är projekterad för det och rutinerna stöder det |
| Återsamlingsplats | Platsen där alla ska samlas efter utrymning | Gör det möjligt att snabbt kontrollera att ingen saknas |
| Första hjälpen | Visar var första hjälpen-utrustning eller liknande stöd finns | Hjälper när utrymningen lett till skada, chock eller annat akut behov |
| Brandsläckare | Visar var brandsläckare finns | Avgörande om en mindre brand kan hanteras tidigt |
| Inomhusbrandpost | Markerar fast släckutrustning med slang eller brandpostfunktion | Viktig för den som snabbt behöver hitta rätt utrustning |
| Larmknapp eller manuellt larmutlösningsdon | Visar var larmet kan aktiveras manuellt | Behövs när fara upptäcks innan ett automatiskt larm går igång |
En detalj som många missar är att standarden tillåter att man använder närliggande symboler ur samma standardfamilj om en exakt symbol inte finns. Det är en bra påminnelse om att man inte ska rita egna lösningar bara för att det ser snyggt ut i layouten. Symboler ska vara igenkännbara, inte originella. Nästa fråga blir därför hur planen ska placeras och läsas i vardagen.
Så placerar och läser man planen i praktiken
Arbetsmiljöverkets vägledning är tydlig: det behövs minst en utrymningsplan på varje våningsplan, och den ska sitta på väl synliga och lättupptäckta platser. Det är inte där man redan vet att något finns som planen gör nytta, utan där människor faktiskt stannar upp och orienterar sig.
Jag brukar utgå från att planen ska kunna läsas på några sekunder. Det betyder i praktiken att den bör sitta nära naturliga beslutspunkter som entréer, trapphus, hissar, korridorknutpunkter och andra passager där människor ändå stannar till. Om en plan sitter där den skuggas av en dörr, täcks av annan information eller hamnar för högt upp på väggen, har man redan förlorat mycket av poängen.
- Placera planen där personer naturligt passerar och orienterar sig.
- Se till att den är läsbar i rätt höjd och med god kontrast mot bakgrunden.
- Håll den fri från annan skyltning som konkurrerar om uppmärksamheten.
- Markera tydligt vilka utrymningsvägar som faktiskt går att använda för personer med nedsatt rörelse- eller orienteringsförmåga.
- Om byggnaden har olika planlösning på olika våningar ska varje plan spegla just den våningen, inte en generell mall.
Det här är också skälet till att jag alltid föredrar en plan som är lite enklare men korrekt framför en överlastad ritning som ser imponerande ut men kräver att man läser den länge. Det leder naturligt till nästa problem: vad är det som brukar gå fel?
Vanliga fel som gör planen sämre i stället för bättre
De vanligaste misstagen är sällan dramatiska. De är små, men de skapar tvekan när tid är det man har minst av. Jag ser framför allt fem återkommande brister.
- Egna ikoner i stället för standardiserade symboler. Det ser ofta snyggt ut på ritbordet men blir långsammare att tolka för den som inte känner lokalen.
- För mycket information i samma bild. Om man lägger in allt från brandteknik till interna instruktioner tappar planen sin snabbhet.
- Felaktig eller föråldrad planlösning. En ombyggd dörr, ett nytt förråd eller en spärrad korridor kan göra en gammal plan missvisande över en natt.
- Svag kontrast eller dålig placering. En korrekt symbol som inte syns är i praktiken värdelös.
- Ingen hänsyn till tillgänglighet. Om en väg inte fungerar för alla måste det framgå direkt vilka alternativ som finns.
Det finns också en mer subtil fälla: att tro att en plan är färdig när den är utskriven. En utrymningsplan måste hållas levande. Annars blir symbolerna snabbt rätt på papper och fel i verkligheten. Det är därför sista steget alltid bör vara en enkel kontrollrutin.
Det som avgör om planen hjälper eller bara sitter där
Om jag bara fick kontrollera några få saker innan en utrymningsplan sätts upp, skulle jag börja här: stämmer symbolerna med standarden, stämmer vägen med verkligheten och förstår en ny person planen utan att någon förklarar den? Det är i den ordningen jag tycker att man ska tänka.
Det bästa sättet att hålla kvaliteten uppe är att göra en kort kontroll efter varje förändring i lokalen. Nya väggar, nya möbler, ändrad förvaring, ett låst trapphus eller en ny tillgänglighetslösning kan göra att planen behöver uppdateras. Jag rekommenderar också att man går igenom planen i samband med övningar, eftersom det snabbt visar om symbolerna faktiskt leder människor rätt eller bara ser rätt ut.
- Kontrollera att planen speglar den aktuella planlösningen.
- Verifiera att alla viktiga symboler fortfarande sitter rätt.
- Se över om extra information har lagts till så att läsbarheten blivit sämre.
- Testa att en person som inte känner lokalen kan tolka planen utan hjälp.
- Uppdatera direkt när verksamheten ändras, inte vid nästa stora omtag.
Det är just här bra brandskydd blir praktiskt: inte i själva trycket, utan i att planen går att använda när människor verkligen behöver den.
