Dubbla jordfelsbrytare handlar sällan om att lägga till mer skydd och hoppas på det bästa. Det handlar om hur personskydd, brandskydd och driftsäkerhet byggs upp i samma elanläggning. Jag går igenom när två skydd fungerar bra ihop, när de ställer till problem och vad som brukar vara rätt väg i svenska hem, garage och undercentraler.
Det viktiga är inte antalet skydd utan hur de samverkar
- Två jordfelsbrytare kan vara rätt lösning, men bara om de har olika uppgift och rätt placering.
- 30 mA används normalt för personskydd, medan 300 mA ofta används som överordnat brandskydd.
- Två vanliga jordfelsbrytare i serie ger inte automatiskt bättre säkerhet, utan kan ge sämre selektivitet.
- Felkopplade neutralledare är en vanlig orsak till att skydd löser ut utan tydlig anledning.
- I äldre anläggningar kan en bra lösning kräva mer ombyggnad än bara ett extra skydd i centralen.
Vad två jordfelsbrytare betyder i praktiken
En jordfelsbrytare jämför strömmen som går ut och tillbaka. Om en del av strömmen tar en annan väg, till exempel via en människa eller genom en skadad apparat, bryter den. När man sätter två skydd i samma anläggning är poängen därför inte ”mer av allt”, utan att varje skydd ska göra sin egen del av jobbet.

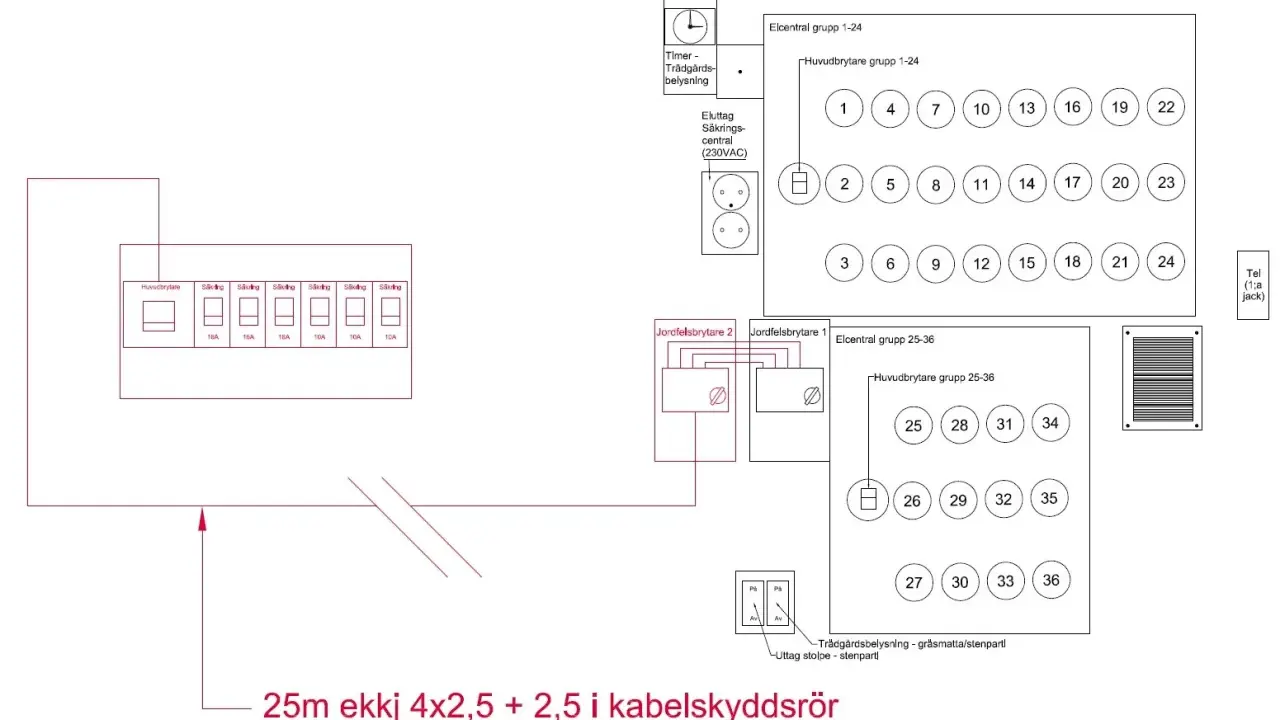

Jag brukar skilja på tre upplägg: ett enda skydd för hela anläggningen, flera skydd som delar upp grupperna och en seriekoppling där ett överordnat skydd ligger före ett underordnat. Det sista är det som kräver mest planering, eftersom det annars blir svårt att förutse vilket skydd som faktiskt löser först.
Elsäkerhetsverket konstaterar att de tidigare detaljreglerna togs bort den 1 december 2022, men att kravet nu hanteras via svensk standard. I praktiken betyder det att man behöver tänka mer på funktionen i hela anläggningen och mindre på en enkel regel om ”en eller två” brytare.
Nästa fråga är alltså inte om man kan lägga till ett extra skydd, utan vilken roll det ska fylla. Det är där skillnaden mellan bra elsäkerhet och onödiga frånslag brukar avgöras.
Varför man kombinerar 30 mA och 300 mA
Om målet är att kombinera personskydd med brandskydd finns det en tydlig logik. 30 mA används där risken för personskada är större, till exempel för uttag och grupper där människor ofta kommer i direktkontakt med utrustning. 300 mA används oftare som överordnat skydd för att minska risken för elbrand i större eller uppdelade anläggningar.
| Upplägg | Vad det ger | När det passar | Begränsning |
|---|---|---|---|
| En 30 mA för hela anläggningen | Enkelt personskydd och lätt att förstå | Mindre anläggningar där ett avbrott inte slår för hårt | Kan slå ut mycket på en gång vid fel |
| 300 mA som överordnat skydd + 30 mA på utvalda grupper | Kombinerar brandskydd och personskydd | Större villor, garage, undercentraler och byggnader med flera zoner | Kräver rätt selektivitet och tydlig gruppindelning |
| Flera 30 mA fördelade över olika delar | Mindre avbrott vid ett lokalt fel | Hem med många laster, elektronik eller viktiga funktioner som inte får slockna samtidigt | Mer planering och fler komponenter att hålla reda på |
| Två vanliga 30 mA i serie | Ser ut som extra skydd | Sällan förstahandsval | Selektivitet saknas ofta, så båda kan lösa för samma fel |
Det här är också anledningen till att jag sällan ser värde i att ”bara lägga till en till” utan att se över hela gruppfördelningen. Om skydden inte har olika uppgift blir resultatet ofta mer komplicerat, inte säkrare. Därför är det bättre att tänka i skyddszoner än i antal apparater.
När seriekopplingen fungerar och när den inte gör det
Det som avgör är selektivitet, alltså att den brytare som sitter närmast felet löser först. Om både överordnat och underordnat skydd reagerar lika snabbt på samma felström kan hela anläggningen bli strömlös för ett lokalt fel, och då förlorar man den avgränsning man faktiskt ville åt.
Selektivitet är det som avgör driftsäkerheten

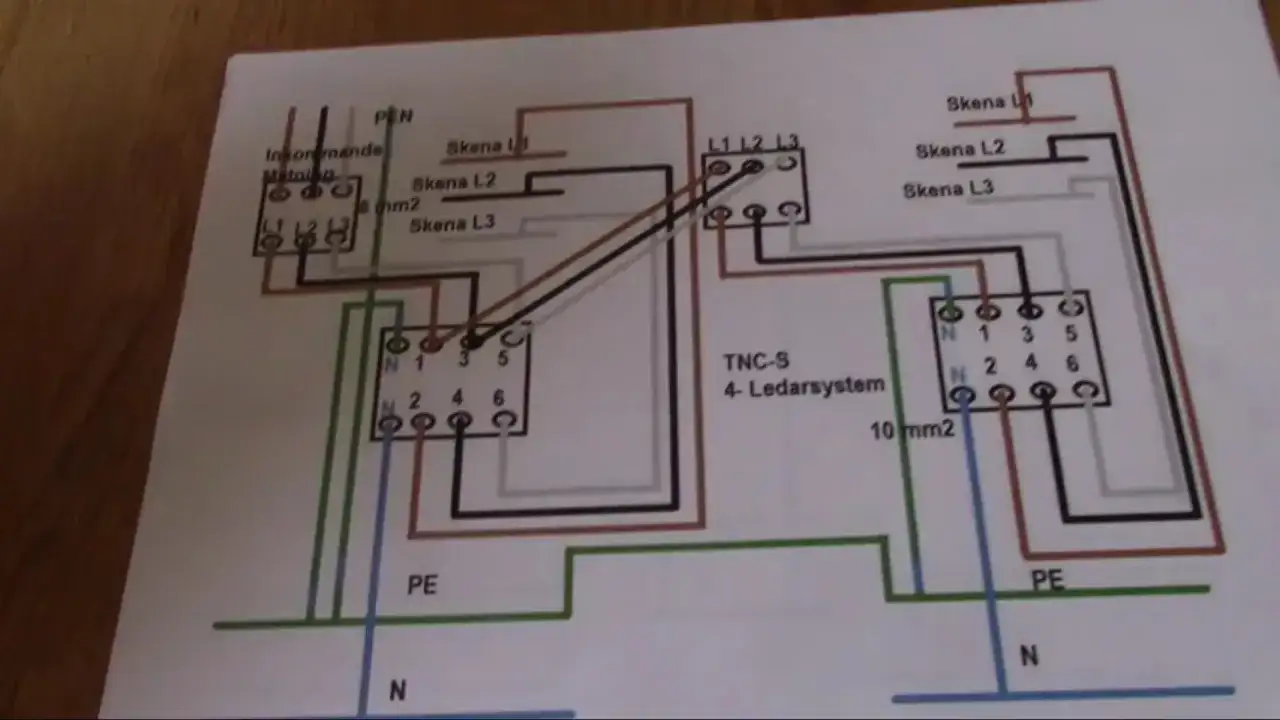

En selektiv, tidsfördröjd jordfelsbrytare, ofta märkt S, används när ett överordnat skydd ska ligga före flera underliggande skydd. Tanken är enkel: felet ska slå ut den närmaste delen av anläggningen, inte hela huset. Utan den konstruktionen blir en seriekoppling mest en chansning.
Neutral och skyddsledare måste hållas isär
Varje jordfelsbrytare behöver sin egen neutrala bana. Om neutralledare blandas mellan olika grupper kan skyddet tolka strömmen fel och lösa ut trots att inget tydligt jordfel finns. Det här är en klassisk orsak till att en ombyggd central börjar bete sig oförutsägbart, särskilt när man har flera skydd i samma skåp.
Läs också: Ladda elcykel på jobbet - Säkra rutiner & brandskydd
Äldre anläggningar med PEN kräver ofta mer än ett extra skydd
I äldre anläggningar med PEN-ledare räcker det inte alltid att bara skruva in en ny jordfelsbrytare. För att bygga en fungerande uppdelning måste N och PE skiljas åt på rätt plats, och ibland behöver även huvudledningar bytas. Här är det klokt att låta en registrerad elinstallatör rita upp lösningen innan någon börjar bygga om i centralen.
När de här tre punkterna är rätt blir lösningen robust; när de missas blir den bara mer komplicerad. Det leder vidare till de misstag jag oftast ser i verkliga installationer.
De vanligaste misstagen jag ser vid uppdelning av anläggningen
De flesta problem kommer inte av att man vill skydda för mycket, utan av att skyddet byggs utan tydlig plan. Det märks snabbt i vardagen, särskilt när elen ska fungera som bäst i just det ögonblick då något går fel.
- Att tro att två likadana skydd alltid ger bättre säkerhet. I praktiken kan det i stället ge fler oönskade frånslag.
- Att blanda neutralledare mellan olika grupper. Det skapar felaktiga utlösningar och gör felsökningen onödigt svår.
- Att lägga kyl, frys, värme och kommunikation på samma skydd. Ett enda fel kan då slå ut för mycket på en gång, vilket är särskilt dåligt om anläggningen också ska fungera i krisberedskap.
- Att inte anpassa lösningen efter lasten. Maskiner med mycket elektronik, laddutrustning och vissa värmelaster kan kräva mer genomtänkt gruppindelning än en vanlig bostadskrets.
- Att glömma märkning och provning. Ett skydd som ingen längre vet vad det täcker hjälper dåligt när något löser ut.
Elsäkerhetsverket rekommenderar generellt jordfelsbrytare om det är möjligt, också när man kompletterar äldre ojordade uttag. Jag tycker det är en rimlig utgångspunkt, men den löser inte själva huvudfrågan: hur anläggningen ska delas upp så att ett fel inte släcker mer än nödvändigt.
Det är därför jag brukar tänka funktion först och komponenter sedan. När gruppindelningen är logisk blir både drift, felsökning och säkerhet betydligt bättre. Nästa steg är att översätta det till olika typer av bostäder och byggnader.
Så skulle jag resonera i villa, garage och äldre bostäder
När jag tittar på en villa eller ett fritidshus börjar jag med konsekvensen av ett avbrott, inte med kapslingsstorleken. Det som ska fungera även när något löser ut måste få en egen, genomtänkt plats i anläggningen.
- Villa med modern central. Här brukar det ofta vara bättre att dela upp lasterna på flera skydd än att seriekoppla två vanliga jordfelsbrytare. Jag skulle prioritera separata grupper för kök, värme, utomhusbruk och garage om anläggningen är belastad.
- Garage och förråd. Här är det ofta klokt med ett eget skydd så att fukt, motorer eller laddutrustning inte drar ner hela huset. Det minskar också tiden man står utan el i resten av bostaden.
- Äldre bostad. Om centralen är gammal behöver man först förstå hur neutral och skyddsjord är dragna. En jordfelsbrytare kan ofta kompletteras, men den ska passa den befintliga installationen, inte tvärtom.
I en bostad som också ska vara redo för störningar eller längre avbrott tänker jag alltid på kyl, frys, värme och kommunikation som prioriterade laster. Om de ligger rätt i anläggningen blir ett lokalt fel mindre dramatiskt, och det är ofta där den verkliga nyttan finns.
Det här skulle jag prioritera i en anläggning som ska tåla fel utan att tappa allt
Min tumregel är enkel: använd två jordfelsbrytare bara när de har olika funktion. En överordnad, selektiv lösning kan vara rätt för brandskydd. Flera väl uppdelade 30 mA-skydd kan vara rätt för personskydd och driftsäkerhet. Två vanliga skydd i serie utan plan för selektivitet är däremot ofta en genväg till onödiga frånslag.
- Kontrollera att neutralskenor och gruppindelning är logiska.
- Se över vilka laster som måste fortsätta fungera även om något löser ut.
- Låt en elektriker bedöma om en selektiv lösning behövs i stället för en enkel seriekoppling.
- Testa skydden regelbundet och märk centralen tydligt.
Har du en äldre central eller många laster med elektronik är det ofta där en genomtänkt ombyggnad gör störst skillnad. Jag skulle alltid börja med en enkel skiss över vad som måste vara igång även när något löser ut, och bygga skyddet runt den verkligheten.
