En jordfelsbrytare är en av de enklaste säkerhetsdelarna i ett hem, men också en av de viktigaste när något blir fel i elanläggningen. Här går jag igenom hur den fungerar i praktiken, vad den skyddar mot, vilka typer som används i svenska hem och hur du själv testar att den fortfarande gör sitt jobb.
Det viktigaste att veta om jordfelsbrytaren
- Den jämför strömmen som går ut i fasledaren med strömmen som kommer tillbaka i neutralledaren.
- Om strömmen tar en annan väg, till exempel via fukt, ett skadat hölje eller en människa, bryter den strömmen snabbt.
- 30 mA används normalt för personskydd, medan 300 mA oftare kopplas till brandskydd i större anläggningar.
- Jordfelsbrytaren ersätter inte säkringar eller automatsäkringar, utan kompletterar dem.
- Testa den regelbundet med testknappen och reagera direkt om den inte löser ut.

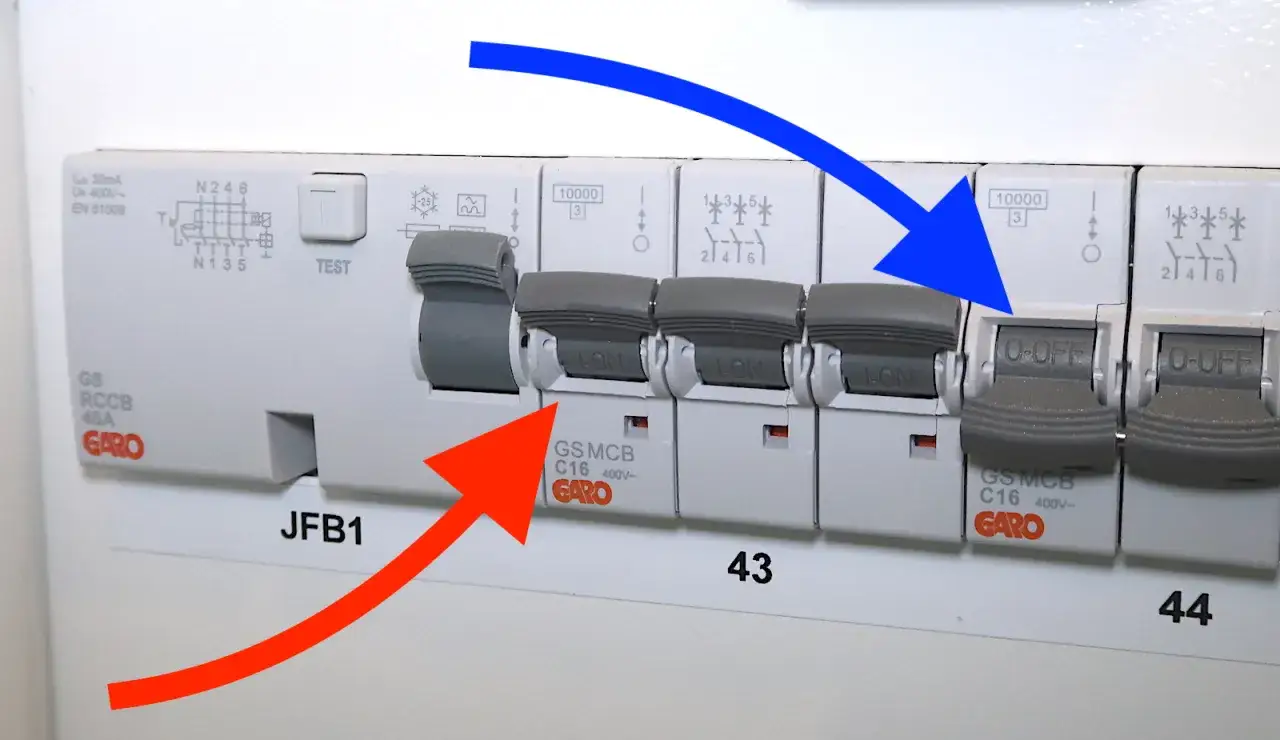

Så upptäcker den ett jordfel
Det som gör jordfelsbrytaren så effektiv är att den inte tittar på hur mycket el som används, utan på balansen mellan utgående och återgående ström. När allt fungerar normalt är strömmen som lämnar centralen lika stor som strömmen som kommer tillbaka. Om en del av strömmen läcker bort uppstår en obalans, och då löser brytaren ut.
Inuti finns det som kallas en strömtransformator, alltså en mätkärna som registrerar skillnaden mellan ledarna. Det är därför JFB kan reagera även när felet inte är uppenbart för ögat. Den behöver inte se exakt var läckan finns, bara att summan inte längre stämmer.
I praktiken betyder det att en skadad sladd, en fuktig utomhusanslutning eller ett fel i en apparat kan räcka för att brytaren ska slå ifrån. Det är också därför den är så användbar i miljöer där vatten, metall och el möts. Nästa fråga blir då vad den faktiskt skyddar mot, och där finns det några viktiga gränser.
Vad den skyddar mot och vad den inte gör
Jag brukar beskriva jordfelsbrytaren som ett skydd mot felström till jord, inte som ett generellt skydd mot alla elproblem. Den är bra på att minska risken för elchock och den kan också begränsa vissa brandrisker när en skadad kabel eller apparat läcker ström. Elsäkerhetsverket beskriver den också som ett kompletterande skydd till säkringar och skyddsjordning.
| Situation | Vad jordfelsbrytaren gör | Vad som fortfarande behövs |
|---|---|---|
| Isolationsfel i en apparat | Bryter snabbt när ström läcker bort från den normala kretsen | En fungerande installation och rätt vald jordfelsbrytare |
| Fukt i kabel, uttag eller utomhusanslutning | Kan slå ifrån innan felet utvecklas vidare | Rätt kapsling, torra anslutningar och bra kabelskick |
| Överlast eller kortslutning | Inte dess uppgift att lösa det felet | Säkring eller automatsäkring som tar överström |
Det är också här många blandar ihop skydden. Säkringen hanterar för hög ström, medan jordfelsbrytaren reagerar på att ström tar fel väg. För personskydd används 30 mA, och i vissa anläggningar förekommer 300 mA som ett mer brandinriktat skydd. Det är alltså inte samma sak, och det ena ersätter inte det andra.
Med den skillnaden klar blir det lättare att förstå vilka typer som faktiskt passar i olika miljöer.
Olika typer i svenska hem och vid laddning
I vanliga bostäder är typ A det jag oftast utgår från i dag. Elsäkerhetsverket rekommenderar också att äldre typ AC byts till typ A för uttag för allmänbruk, vilket speglar hur moderna laster ser ut i ett hem fullt av laddare, elektronik och styrda apparater.
| Typ | Vad den känner av | Vanlig användning | Praktisk kommentar |
|---|---|---|---|
| AC | Växelströmsfel | Äldre installationer och enklare laster | Fungerar i vissa fall, men är ofta mindre lämplig i moderna hem |
| A | Växelström och pulserande likström | Vanliga bostäder, uttag, belysning och de flesta hushållslaster | Det här är normalt mitt förstahandsval i ett vanligt hem |
| B | Även slät likström | Laddboxar, solcellsanläggningar och vissa tekniska installationer | Aktuellt när likströmsfel kan förekomma och standardtyp A inte räcker |
För laddboxar och solceller blir valet mer tekniskt än i en vanlig bostad, eftersom installationen kan påverkas av likströmsfel på ett sätt som klassiska hushållslaster inte gör. Därför är det klokt att inte anta att samma jordfelsbrytare passar överallt. En portabel jordfelsbrytare kan också vara ett bra extra skydd i äldre fritidshus eller när du använder elverktyg utomhus, men den skyddar bara den del av utrustningen som är ansluten bakom den.
När typen är rätt vald återstår den del som många slarvar med i vardagen: att faktiskt kontrollera att brytaren fortfarande fungerar.
Så testar du att den fortfarande fungerar
Elsäkerhetsverket rekommenderar att du testar jordfelsbrytaren med testknappen minst två gånger per år. Det är en enkel kontroll, men den gör stor skillnad eftersom mekanismen kan bli trög om den får stå orörd länge. Jag ser ofta att just regelbunden testning är det som avgör om skyddet verkligen finns där när det behövs.
- Se till att du inte gör testet när någon utrustning absolut inte får brytas, till exempel känslig elektronik eller pågående arbete.
- Tryck på testknappen. Strömmen ska brytas direkt.
- Slå på jordfelsbrytaren igen och kontrollera att anläggningen återgår till normal drift.
- Om den inte löser ut, eller om den inte går att återställa, ska du inte fortsätta prova om och om igen.
Testknappen visar att brytaren reagerar, men den ersätter inte en full kontroll av hela anläggningen. Om du vill vara helt säker är det ett elinstallationsföretag som ska göra den djupare kontrollen. Det gäller särskilt om huset är äldre, om du nyligen har renoverat, eller om du vet att installationen varit utsatt för fukt eller belastning under lång tid.
När testet väl är gjort blir nästa steg att förstå varför jordfelsbrytaren löser ut när det händer, och hur du felsöker utan att gissa.
När den löser ut och hur jag brukar felsöka
En jordfelsbrytare som löser ut gör i regel precis det den ska. Frågan är bara om orsaken är tillfällig eller om det finns ett verkligt fel i anläggningen. Jag brukar börja med det enkla: koppla ur alla apparater som ligger på den berörda gruppen och försök sedan återställa brytaren.
- Om brytaren håller sig inne utan belastning är det ofta en apparat eller sladd som orsakar felet.
- Om den löser ut direkt även när allt är urkopplat finns det sannolikt ett fel i installationen eller i en fast ansluten komponent.
- Om felet uppstår efter regn, städning eller användning utomhus pekar det ofta mot fukt i uttag, kopplingar eller förlängningskablar.
- Om problemet kommer tillbaka gång på gång ska du inte fortsätta trycka upp brytaren utan att förstå orsaken.
Det här är också en bra tumregel i garage, badrum, förråd och fritidshus där miljön är mer utsatt. En trasig apparat kan ibland vara boven, men lika ofta är det skarvsladdar, kopplingar eller uttag som fått ta för mycket stryk. I sådana fall är jordfelsbrytaren inte problemet, utan varningssignalen.
Om du vill undvika onödiga driftstopp är det därför klokt att koppla från misstänkta apparater en i taget och låta en elektriker titta på fasta fel. Att försöka ”nolla” felet genom att bara slå till brytaren igen är sällan en bra idé.
Det jag skulle kontrollera först i ett vanligt svenskt hem
Om jag får titta på en bostad med fokus på elsäkerhet brukar jag börja med tre saker: att jordfelsbrytaren finns på rätt ställen, att rätt typ är vald och att testknappen faktiskt fungerar. Det låter enkelt, men det är ofta just de grundläggande kontrollerna som saknas när något väl händer.
Jag skulle också se över om huset har gamla typ AC-lösningar som borde uppgraderas, särskilt där vanliga uttag används av familjen varje dag. I ett hem med elbilsladdning, solceller, garage eller många utomhusuttal blir det extra viktigt att inte anta att en enda lösning räcker överallt. Där brukar en elektriker kunna avgöra om det behövs separata skydd eller en annan typ av jordfelsbrytare.
För den som vill ha ett robust skydd är den bästa hållningen enkel: se jordfelsbrytaren som ett aktivt säkerhetslager, inte som en detalj man hoppas aldrig behöva tänka på. Den gör sitt jobb i tysthet, men just därför är det värt att ge den några minuter av uppmärksamhet varje halvår.
