Jordtag - När behövs det & hur säkrar du din anläggning?

En fungerande jordning är inte en detalj i elcentralen, utan grunden för att skyddet ska fungera när något går fel. I vissa lösningar för reservkraft och fristående solcellsdrift blir ett eget jordtag en del av säkerhetsprojekteringen, särskilt när anläggningen ska kunna arbeta utanför elnätet eller samspela med åskskydd. Här går jag igenom vad ett lokalt jordtag faktiskt gör, när det behövs, hur det byggs upp och vilka mätningar som visar att installationen är säker.

Vad ett lokalt jordtag faktiskt löser

Jag brukar börja här, eftersom många blandar ihop jordtag, skyddsjord och jordfelsbrytare. Jordtaget är den del som ger anläggningen en kontrollerad kontakt med marken; det hjälper till att hålla beröringsspänningar nere och ger skyddet en tydlig väg när en felström ska bort. I praktiken är det alltså en del av hela skyddskedjan, inte ett fristående trick som gör resten av installationen mindre viktig.

I vanliga bostäder är utgångsläget redan reglerat. I hus byggda 1994 eller senare ska som huvudregel alla vägguttag vara jordade, och dagens detaljregler för skyddsjordning finns i standarden SS 436 40 00. Därför är ett separat jordtag inte något man lägger till för att “förbättra allt” per automatik. Det blir relevant först när anläggningen har ett särskilt tekniskt behov, till exempel när den ska fungera fristående från elnätet.

Det viktiga att förstå är att jordtaget inte ersätter skyddsjordningen i övrigt och inte heller jordfelsbrytaren. Jordfelsbrytaren bryter snabbt vid felström, medan jordtaget och potentialutjämningen gör att felströmmen och beröringsspänningen hanteras på rätt sätt. När de tre delarna fungerar ihop får du ett system som är både säkrare och mer förutsägbart.

När den grundbilden sitter blir nästa fråga inte om man ska ha jordning, utan varför den behövs i just den här anläggningen.

När en separat jordning är motiverad

I de flesta villor på nätet räcker den normala skyddsjordningen långt, men det finns situationer där en separat jordelektrod faktiskt är rätt väg. Elsäkerhetsverket pekar till exempel på att en solcellsanläggning som ska fungera som reservkraft och vara fristående från elnätet behöver andra förutsättningar, bland annat separat jordning och säker frånskiljning.

• Reservkraft och ödrift när anläggningen ska kunna försörja huset även vid strömavbrott.
• Solceller med batteri när växelriktaren ska kunna arbeta fristående från nätet.

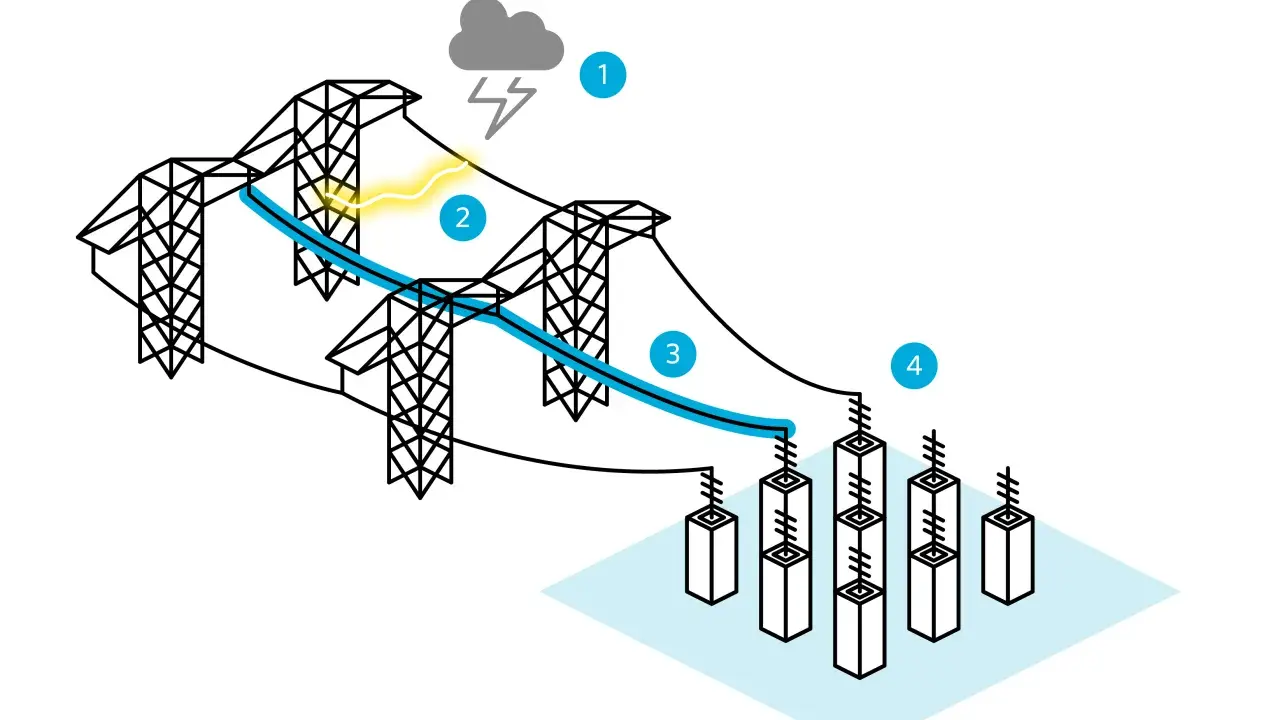

• Byggnader med åskskydd där jordningen måste samordnas med det befintliga skyddssystemet.
• Fristående ekonomibyggnader eller anläggningar där försörjningen inte fungerar som ett vanligt TN-nät.

Det jag däremot inte rekommenderar är att installera en separat jordning bara för att det känns säkrare. Om anläggningen redan är nätansluten och uppbyggd enligt gällande regler är det ofta bättre att förbättra skyddsjordning, jordfelsbrytare, potentialutjämning och dokumenterad kontroll än att jaga ett eget jordvärde utan tydlig funktion.

Med andra ord: först behov, sedan utförande. Nästa steg är att välja rätt typ av jordelektrod för marken och byggnaden.

Vilken jordelektrod som passar bäst i praktiken

Det finns ingen universallösning som fungerar lika bra i torr bergsmark som i fuktig lerjord. Jag tittar alltid på markresistivitet, plats för grävning och hur mycket av installationen som måste kunna inspekteras i efterhand. En kort, rak elektrod kan räcka i rätt jord, men i svår mark behövs ofta flera punkter eller ett helt annat upplägg.

Jag brukar vara särskilt noga med anslutningens material och korrosionsskydd, eftersom en jordelektrod som fungerar perfekt första året kan tappa effekt om skarvar, klämmor eller ledare är fel valda. Det är också här man ser skillnaden mellan en lösning som bara är nedslagen i marken och en som faktiskt hör hemma i en säker elanläggning.

När valet är gjort kommer den del som flest underskattar: själva installationen och hur den kopplas in i resten av anläggningen.

Så går installationen till steg för steg

1. Först bedöms behovet. Ska anläggningen bara vara nätansluten, eller ska den också kunna köra ödrift, reservkraft eller ha åskskydd som måste samordnas?
2. Därefter väljs placering. Jag vill ha så kort och skyddad ledningsväg som möjligt mellan jordelektroden och huvudjordningsskenan, alltså den centrala anslutningspunkt där skyddsjordning och potentialutjämning möts.
3. Elektroden monteras. Det kan vara ett spjut, en ring eller flera sammanbundna elektroder. Viktigt är att skarvar är korrosionsbeständiga och att mekaniskt skydd finns där ledningen riskerar att skadas.
4. Potentialutjämning kopplas in. Det betyder att utsatta ledande delar som kan bli spänningsförande vid fel binds samman så att farliga spänningsskillnader minskar.
5. Frånskiljning och skydd kontrolleras. Om anläggningen ska kunna arbeta fristående måste växelriktare, reservomkopplare eller generatorlösning vara rätt uppbyggda så att nät och reservdrift inte blandas ihop.
6. Slutligen mäts allt. Först när mätning, dokumentation och funktionstest är klara är jobbet färdigt på riktigt.

Det är den sista punkten som ofta avslöjar om jobbet är gjort för säker drift eller bara för att se klart ut på ritningen. Nästa avsnitt handlar därför om hur jag bedömer om resultatet faktiskt håller över tid.

Mätning och dokumentation som visar att anläggningen fungerar

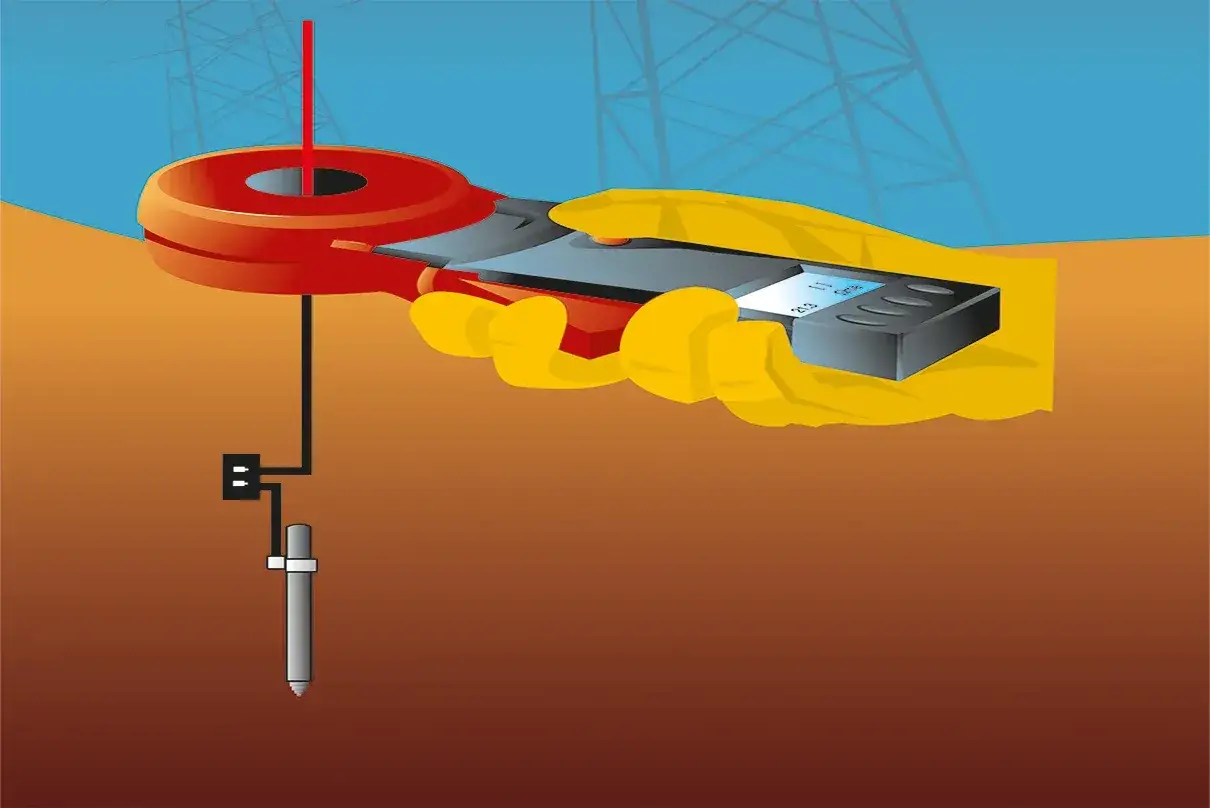

Det finns ett ord som avgör mycket här: övergångsresistans. Det är motståndet mellan jordelektroden och den omgivande marken, och det påverkas av jordart, fukt, temperatur och korrosion. Om värdet blir för dåligt fungerar inte jordningen som tänkt, även om allt ser snyggt ut ovan jord.

Jag vill också vara tydlig med en sak som ofta missförstås: det finns inget generellt magiskt ohm-tal som gäller för alla hus och alla system. Det som spelar roll är hur anläggningen är uppbyggd, vilken felström den kan få, hur skyddet är dimensionerat och vilken riskbild platsen har.

I 9 § ELSÄK-FS 2022:3 finns kravet på att övergångsresistansen hos jordtag ska kontrollmätas periodiskt. Elsäkerhetsverket påpekar också att intervallet måste bedömas efter anläggningens utförande och användning, så att kontrollen kan göras oftare än minimikravet om riskbilden kräver det.

• Testa jordfelsbrytaren minst två gånger per år. Det är en enkel kontroll som många hoppar över, men den säger mycket om skyddskedjan fungerar.
• Spara mätprotokoll. Då går det att följa förändringar över tid och upptäcka försämringar innan de blir farliga.
• Kontrollera igen efter ändringar. En jordelektrod som fungerade förra året kan behöva ny mätning om marken har ändrats eller anläggningen byggts om.

Det är också här jag brukar se skillnaden mellan en lösning som är byggd för drift och en som bara är byggd för att bli klar. Nästa avsnitt handlar därför om de misstag som oftast ställer till det.

Vanliga misstag som gör systemet sämre

Det finns några återkommande fel som jag alltid letar efter när jag granskar en jordning. De är inte spektakulära, men de är precis sådana detaljer som avgör om installationen faktiskt skyddar människor och utrustning.

• Att tro att jordtaget ersätter jordfelsbrytaren. Jordtaget hjälper skyddet, men det bryter inte själv strömmen.
• Att hoppa över potentialutjämningen. Om metalliska delar ligger på olika potential kan beröringsspänningen bli hög även när jordelektroden är bra.
• Att dra ledaren onödigt långt eller krokigt. Varje extra omväg gör skyddet mindre förutsägbart.
• Att ignorera korrosion och skarvar. En dålig övergång i en koppling kan förstöra hela värdet av en annars bra elektrod.
• Att blanda jordade och ojordade uttag i samma rum. I äldre bostäder före 1994 kan vissa torra rum vara ojordade, men när du ändrar installationen måste hela utrymmet ses över.
• Att installera utan ny mätning efter ändring. Den vanligaste svagheten är inte själva jordspettet utan att ingen verifierar resultatet efteråt.

Om jag ska koka ned det till en regel så är den enkel: ett jordtag fungerar bara när det är del av en genomtänkt skyddsfilosofi. Därför är nästa steg att titta på hur jag själv skulle prioritera om jag planerade en ny lösning i dag.

Det jag skulle dubbelkolla innan jag beställer jobbet

Om målet är elsäkerhet och inte bara en ny komponent i marken, skulle jag börja med fyra frågor. Först: ska anläggningen vara nätansluten hela tiden, eller måste den kunna köra fristående vid avbrott? Sedan: finns det redan åskskydd, solceller, batteri eller reservkraft som jordningen måste samordnas med? Därefter: vem gör mätningen och lämnar dokumentation? Och slutligen: är hela installationen uppbyggd så att framtida kontroll faktiskt går att göra utan att man river upp halva tomten?

• Välj lösning efter funktion, inte efter vana.
• Låt jordning, skyddsjordning, frånskiljning och jordfelsbrytare planeras som en helhet.
• Begär mätprotokoll och spara det tillsammans med övrig anläggningsdokumentation.
• Om huset är äldre, se över hela rummet eller hela kretsen i stället för att punktlaga enstaka uttag.

När allt är rätt gjort märks jordtaget inte i vardagen. Det är precis så det ska vara: tyst, osynligt och redo att ta hand om ett fel innan det blir en fara.
